技術 | 一篇正經的焊接接頭小百科，建議收藏！

接頭

是焊工必須要知道的焊接工藝基礎，對于很多朋友來說，由于焊接技術的多樣性，導致里面很多焊接形式都存在一定的困惑。今天，英萊小編和您分享焊接接頭的一些常識。

* 焊接接頭的型式：接頭主要有對接、角接、T形接和搭接等4種。

1.1 對接接頭

兩焊件端面相對平行的接頭，稱為對接接頭。是焊接結構中采用較多的一種型式。根據坡口形式的不同，可分為I形、V形、X形、U形和雙U形等。

1.2 角接接頭

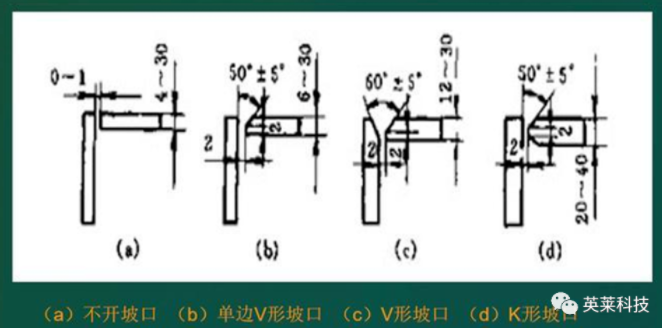

兩焊件端面間構成30°－135°夾角的接頭，稱為角接接頭。根據坡口型式的不同，分為不開坡口、單邊V形、V形及K形等4種型式。

1.3 T形接頭

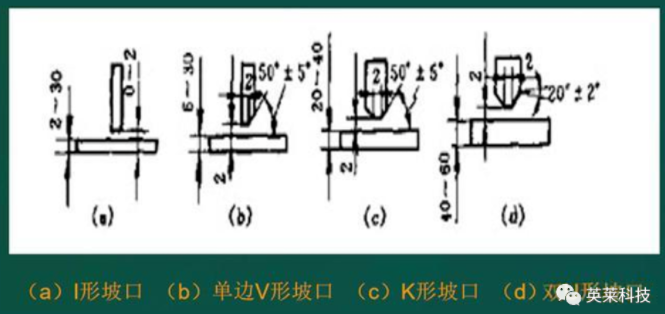

一焊件端面與另一焊件表面構成復角或近似直角的接頭，稱為T形接頭。其應用范圍僅次于對接接頭。根據坡口形式不同，分為I形坡口、單邊V形、K形和雙U形等4種。

（以T形接頭連接焊縫時，板厚小于3mm可不開放口。3個焊件裝配成“十”字形接頭，叫十字接頭。實際上是兩T形接頭的組合。）

1.4 搭接接頭

兩焊件部分重疊構成的接頭，叫搭接接頭。根據結構形式和對強度要求不同，分為不開坡口、圓孔內塞焊和長孔內角焊等3種。

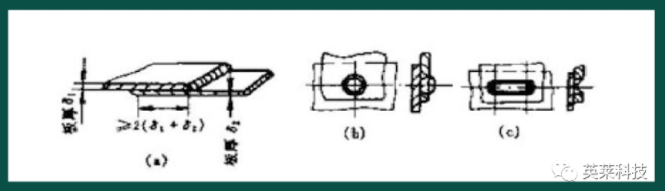

圖為不開坡口的搭接接頭，用于厚度12mm以下的焊件，有時可采用雙面焊接。這類接頭承載能力低，用于不重要結構，遇到重疊面積較大時，為保證焊接強度，可分別選用圖、(c)兩種形式。

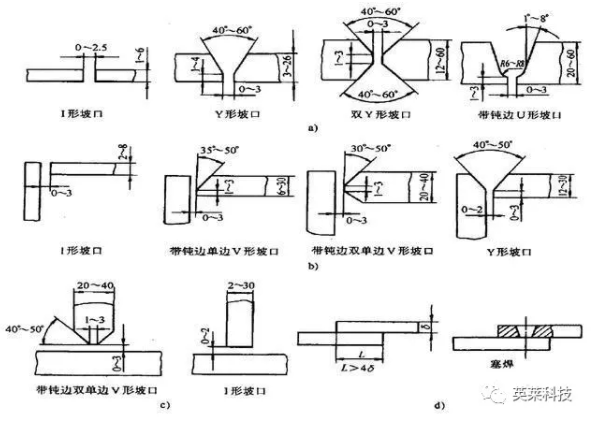

* 根據設計或工藝要求，在焊件的待焊部位加工成一定幾何形狀和尺寸的溝槽，叫坡口。

作用是：

(1)使熱源(電弧或火焰)能到達焊縫根部，保證根部焊透。

(2)便于操作和清理焊渣。

(3)調整焊縫成型系數，獲得較好的焊縫成型。

(4)調節基本金屬與填充金屬的比例。

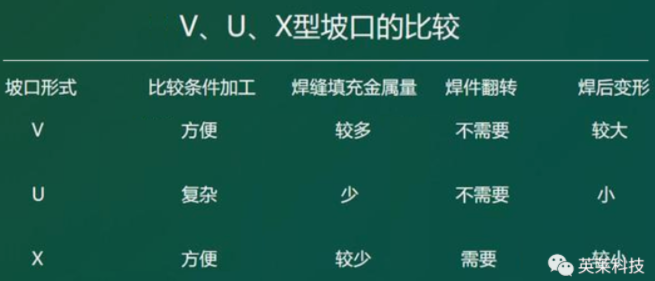

* 為獲得高質量的焊接接頭，應選擇適當?shù)钠驴谛褪?。坡口的選擇，主要取決于母材厚度、焊接方法和工藝要求。選擇時，應注意以下問題：

(1)盡量減少填充金屬量。

(2)坡口形狀容易加工。

(3)便于焊工操作和清渣.

(4)焊后應力和變形盡可能小。

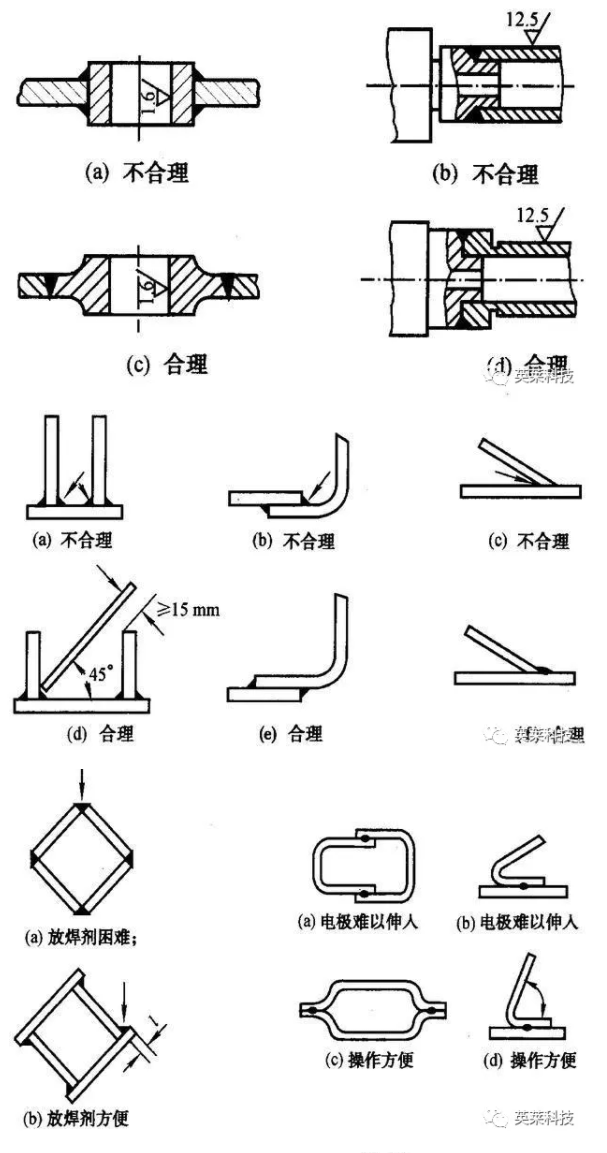

2.1焊縫布置的一般原則：

避開應力最大處；

焊縫遠離加工面；

對稱布置變形?。?/span>

焊縫布置求分散；

便于操作想周到；

盡量平焊效率高。

*在設計焊縫尺寸大小及其接頭形式時，首先要確定是工作焊縫還是聯系焊縫。

工作焊縫：

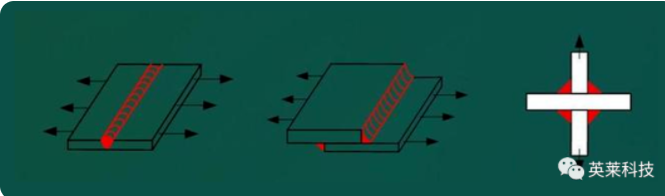

與被連接的元件是串聯的，它承擔著傳遞全部載荷的作用，一旦斷裂，結構就會失效，其應力稱為工作應力。

聯系焊縫：

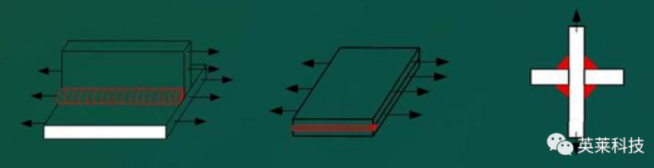

焊縫與被連接件是并聯的，它傳遞很小的載荷，主要起元件之間的相互聯系的作用，焊縫一旦斷裂，結構不會立即失效，其應力稱為聯系應力。

工作焊縫必須進行焊縫強度計算；

聯系焊縫則需考慮經濟性而減小、減短焊縫；

好了今天我們就分享到這里

期待各位看官早日成為焊接達人！
